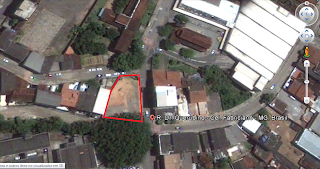

O lote se localiza na rua Ephren Macedo, Esquina com as ruas, Lauro Barboza e Doze de Outubro.
Programa de necessidades
Imagem do sombreamento no dia 5 de Novembro as 14 horas.

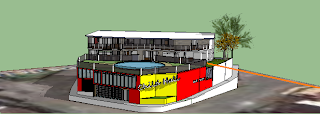

e dia 1 de Maio as 14 horas.
De acordo com a mancha solar a fachada oeste é a que mais recebe incidencia solar em horarios criticos.
Plantas salão e casa
No primeiro pavimento do salão onde funciona o playground, cozinha, escritorio/ateliê, banheiros e deposito, foi adotada a estratégia de voltar uma sequencia de janelas para o sentido do vento mas com um recuo fazendo com que a propria parede e o teto servissem como brises e assim evitando a incidencia direta do sol.
No segundo pavimento que contém apenas o mesanino e um balcão onde os garçons organisam e servem os pratos foram posicionadas varias janelas a sudeste e nordeste que é onde tem apenas o sol critico de 10 horas às 11 horas e recebem todo a ventilação de maior velocidade , deixando assim toda a fachada norte protegida.
O primeiro pavimento da casa foi usado de um terraço jardim com um espelho d'agua e muita vegetação para que o vento possa passar por esse jardim e manter a casa mais umida e fresca, o jardim tem uma passagen que da acesso direto ao primeiro pavimento da casa, proximo a entrada foi posicionado uma parede que delimila a cozinha e o hall de acesso ao segundo pavimento para que o vento seja direcionado para as duas partes da casa, o formato curvo da casa também foi pensado para absorver maior ventilação por seu formato concavo.
No segundo e ultimo pavimento da casa foram posicionados todos os comodos proximo a parede pois o predio visinho serve de brise e não deixa que o sol de 14:00 as 16:00 chegue as aberturas que são opostas as portas para que o vento possa circular por todos os ambientes do pavimento como sala de musica, quartos, suite e hall de acesso, tendo o hall e a suite duas janelas que ocupam os dois andares da casa fazendo parte assim da sala de estar do primeiro pavimento.O teto do ultimo pavimento que pode ser visto na imagem onde foi exibida a manhcha solar logo acima foi calculado e confexcionado como elemento de proteção para os dois pavimentos da casa tendo um angulo alpha de 75 graus a partir do piso do primeiro pavimento onde se encontra uma fachada inteira de vidro.
