Iluminação Zenital - Erik Almeida

Iluminação zenital é aquela iluminação que vem de cima, que vem do céu (zênite). Ela surgiu da necessidade de iluminar grandes espaços cobertos onde somente as janelas não eram suficientes.

A distribuição de luz em um lugar iluminado zenitalmente dependerá do elemento zenital usado no projeto. Alguns deles são:

- SHEDS: são como dentes, onde alternam faces de pouca iluminação e outras quase verticais envidraçadas) Usadas de maneira geral em fábricas;

- LANTERNINS: abertura da parte superior do telhado, excelente para ventilação dentro de ambientes quentes e de pé-direito alto.

- CLARABÓIA: bonita, mas necessita muita manutenção porque é muito horizontal. Pode aumentar a temperatura.

- CÚPULA (domo): é uma abóboda. Dá a sensação de que a estrutura é maior do que a realidade.

- ÁTRIO: O termo átrio surgiu para designar o pátio central das casas gregas e romanas. É o espaço central aberto ou com cobertura translúcida. Geralmente fica na parte mais reservada das casas, porem abertas em seu topo.

De qualquer maneira, resolvendo problemas em fabricas e edifícios, ou simplesmente usadas em projetos residenciais como um recurso de iluminação em ambientes centrais e sem janelas, a iluminação zenital chama a atenção pelo agradável clima que cria em ambientes internos.



Érica, Mariene e Renata / Estudo de ruído - London

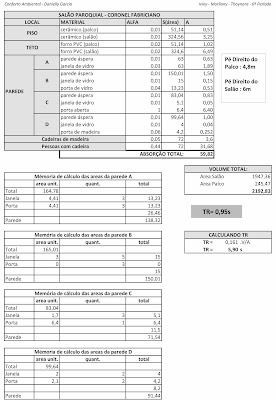

ESTUDO DE RUÍDO - SALÃO PAROQUIAL CF - Iviny Marliany Thaynara (6º período)

Rita de Cássia - ILUMINAÇÃO ZENITAL

Casa Gerassi / Paulo Mendes da Rocha

A casa se desenvolve num pavimento superior. O nível térreo é livre, uma grande área de lazer, com somente os volumes da escada e de apoio à piscina interrompendo a total abertura dessa área. Posteriormente, outro volume de paredes diagonais em cor laranja foi adicionado.

TÉRREO

PAVIMENTO SUPERIOR

A casa se desenvolve ao redor de uma claraboia quadrada e seu respectivo ralo, disposto sem maiores preocupações como um gradil horizontal ao meio do salão de estar e jantar, que entra em consonância com a singeleza dos ladrilhos hidráulicos que compõe o piso.

NA House / Tsuyoshi Nando- Tóquio Japão

As janelas estão dispostas de forma estratégica, a buscar tipos específicos de flores. Altura, posição e tamanho são pensados para apreciar a paisagem de dentro da casa. As janelas também servem como pontos de captação da luz solar, para iluminação natural.

Com estrutura de madeira – inclusive na cobertura inclinada -, a NA House tem grande átrio central, aberto e profundo, que se estende de uma claraboia no topo do segundo pavimento ao térreo, distribuindo luz a todos os ambientes da casa, em todas as direções.

A iluminação abundante dos interiores da casa impressiona, pois não concretiza a primeira impressão dada pela fachada, desenhada por TsouyoshiAndo, escura e aparentemente tão fechada à entrada de luz. O segredo para o aproveitamento adequado da incidência de luz foi transformar o eixo central da casa, desde segundo pavimento até o térreo, num átrio aberto e profundo voltado para o jardim de inverno que reflete o sol em todas as direções e para todos os cômodos da casa.

Madeireira CREMAC / Coronel Fabriciano- MG

O local escolhido para analise da iluminação Zenital foi a Madereira Cremac  que se localiza na Av. Magalhaes Pinto – Coronel Fabriciano. O galpão possui um pé direito de 10m e aproximadamente uma área de 600m². A iluminação zenital no local é feita por  Domus e Lanternins.Apesar de possuir esse tipo de iluminação e ocupar uma área maior que 10%, não é um problema de desconforto térmico para o galpão, pois possui entradas com grandes portões que permanecem abertos durante todo o dia .

ILUMINAÇÃO ZENITAL - por Giselle Xavier

A iluminação zenital é um recurso (abertura) que deixa a luz natural entrar, seja em casa ou em apartamento de cobertura por meio de clarabóias, domos ou cúpulas que podem ser de vidro, plástico ou de acrílico. É a saída perfeita para ambientes que não tenham janelas ou que pelo projeto(desenho) seja um local parcialmente ou totalmente fechado(sem janelas) e nesse caso a incidência da luz chega a ser maior. Não existe restrição na utilização, mas é preciso atenção quanto ao uso dos acabamentos e vedações para não ter problema com a chuva e o vento.

 A distribuição de luz em um lugar iluminado zenitalmente dependerá do elemento zenital usado no projeto. Alguns deles são:

•- SHEDS: são como dentes, onde alternam faces de pouca iluminação e outras quase verticais envidraçadas) Usadas de maneira geral em fábricas;

- LANTERNINS: abertura da parte superior do telhado, excelente para ventilação dentro de ambientes quentes e de pé-direito alto.

- CLARABÓIA: bonita, mas necessita muita manutenção porque é muito horizontal. Pode aumentar a temperatura.

•- ÁTRIO: O termo átrio surgiu para designar o pátio central das casas gregas e romanas. É o espaço central aberto ou com cobertura translúcida. Geralmente fica na parte mais reservada das casas, porem abertas em seu topo.

•- CÚPULA (domo): é uma abóboda. Dá a sensação de que a estrutura é maior do que a realidade.

Iluminação Zenital

Sheds

A iluminação escolhida por nós,foi o Shed, que fornece uma iluminação unilateral difusa durante a maior parte do ano, com exceção no período de meados de dezembro a inicio de janeiro, nas primeiras horas da manhã e ultimas horas da tarde, evitando, na maior parte do ano, o ofuscamento dos usuários provocado pela incidência da luz solar direta no plano de trabalho. Mesmo para o referido período de incidência direta, a penetração do sol será mínima por causa dos grandes ângulos de incidência dos raios solares, praticamente tangentes a superfície luminante, aumentando desta forma a reflexão dos raios solares.

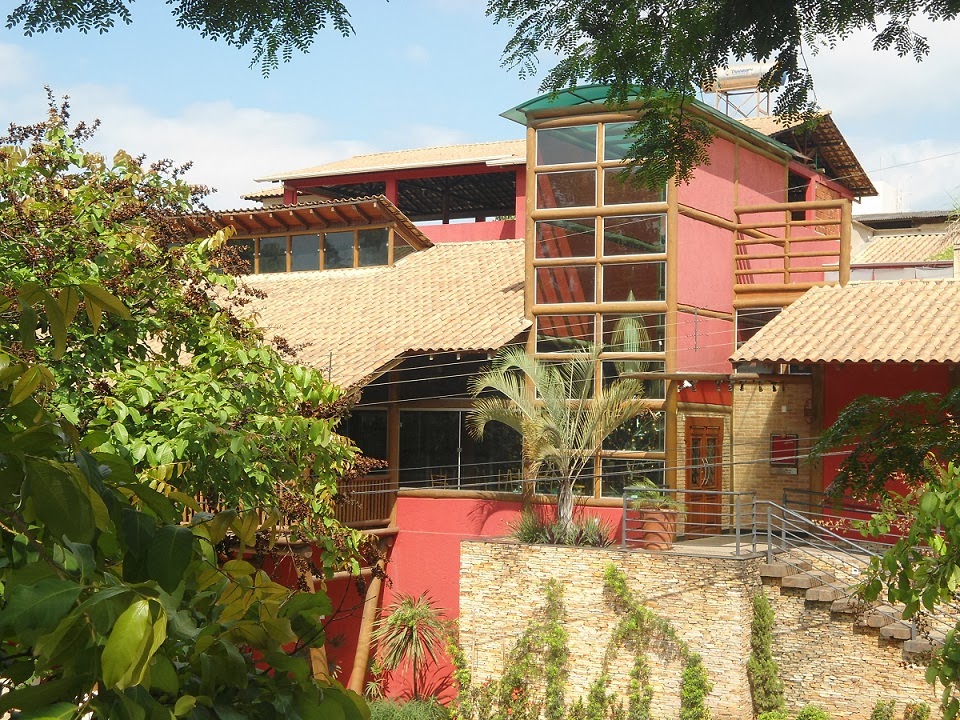

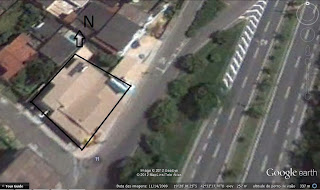

 Local Escolhido: Pizzaria Charles - Ipatinga - Iguaçu

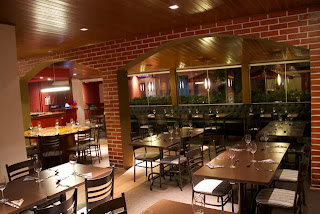

O local escolhido possui um Shed em sua fachada com inclinação de 90º, de vidro. A fachada não está totalmente voltada para o sul, e possui latitude compreendida há 19 º S o que não é adequada para um bom funcionamento de um shed, que seria entre 24 º e 32 º Sul. Mais o entorno do local ajuda para entrada de iluminação já que o shed, que fica na fachada é voltado para a BR, onde não tem construção facilitando a entrada de sol no local. Mas faz com que o local durante o dia fique iluminado. O shed não funcionaria corretamente nesse local pelo fato de não estar nas latitudes corretas. Mais seu entorno facilitou as entradas de luz. Mas não usufruirá da vantagem da luz difusa, entrando iluminação apenas em uma direção, e a falta de cores claras no interior do ambiente, acaba dificultando ainda mais a penetração de luz.

Precauções para essa situação:

Devem se tomar cuidados, protegendo a luz direta através do uso de brise corretamente projetados ou então por meio da escolha de vidros difusores.

Manutenção:

Há uma mínima manutenção em relação a superfícies iluminates inclinadas ou horizontais, já que as superfícies verticais estão menos expostas a sujeira, pois e retirada pela água da chuva. Para manutenções de superfícies interiores e exteriores, deve se prever acessos, por exemplo, passarelas, projetados para este fim.

“Os elementos zenitais tipo “Shed” fornecem um iluminação em torno de três quartos do valor obtido com a mesma superfície iluminante localizada continuamente sobre um teto horizontal.” (MASCARÓ,1975)

Obras Análogas:

Centro de Pesquisas Brazil Research & Geosciences Center (BRGC) – Rio de Janeiro

As fachadas envidraçadas do BRGC – são protegidas por brises metálicos. Isso garante iluminação natural, proteção contra incidência da radiação solar direta, além de economia de energia, pelo abrandamento da carga térmica interior.

Casa em São Paulo:

As obras análogas apresentadas possuem um ambiente claro, facilitando a entrada de luz e ampliando os espaços.

Referência:

Iluminação e arquitetura - Nelson Solano Vianna e Joana Carla S. Gonçalves - 2001

Revista Casa & Jardim/julho 2011.

http://www.revistaconstrucaoenegocios.com.br/materias.php?FhIdMateria=1730
